안녕하세요. 3d프린팅 조립식 DIY키트를 만들고 있는 크리에이터 K입니다.올해부터 간단한 3d 프린팅 프로젝트를 진행하고 싶습니다.첫 번째 프로젝트는 M24 스파 기어 모델을 3d 프린터로 출력하는 것입니다.내가 출력했을 때는 틈이 잘 맞지만 다른 사용자의 3d 프린터로 출력했을 때는 어떤지 알고 싶어 M24 스파기어 모형(스프라인 버전)의 STL 파일을 공유합니다. 첨부파일 M24.share.2a2.zip파일 다운로드 내 컴퓨터 저장
네이버 MYBOX에 저장

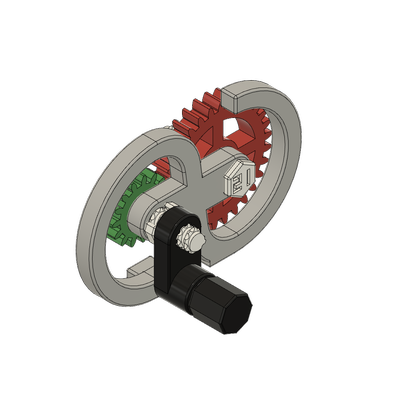

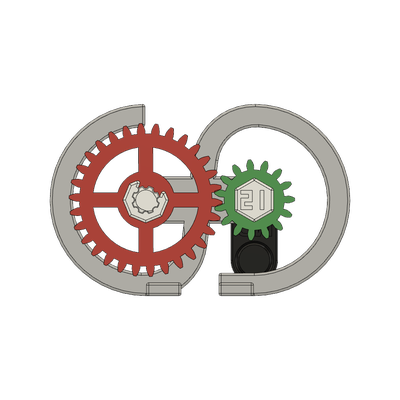

스파기어의 중심축 종류에는 귀축과 귀리너트(특허등록)를 사용하는 도깨비 버전과 일반 스플라인 축과 보스를 사용하는 스플라인 버전 두 가지가 있습니다.

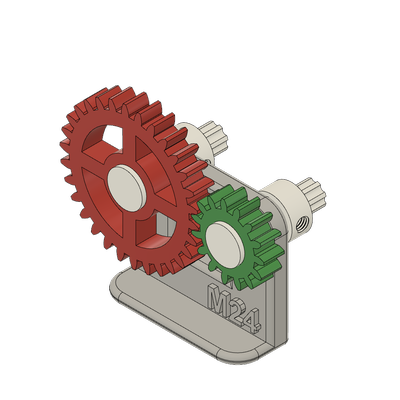

M24 스파기어 스플라인 버전 정면

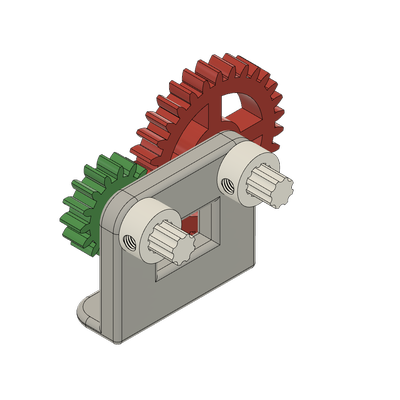

M24 스파기어 스플라인 버전 뒷면

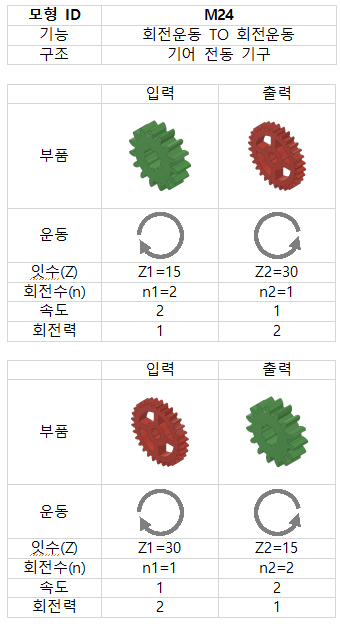

이번에 공유할 M24 스파 기어 모델은 스플라인 버전으로 2개의 스파 기어를 그레이 프레임에 조립하기 위해 스플라인 샤프트와 스플라인 구멍을 가진 하보스를 사용합니다.빨간색 스파 기어의 잇 수는 30이고 녹색 스파 기어의 잇 수는 15입니다.
스플라인 축이 스파기어나 그레이 프레임에서 빠지지 않도록 고정하기 위해 흰색 보스(스프라인 구멍) 측면에 무두볼트로 고정해야 합니다.따라서 1.5mm 렌치와 무두볼트 M3x3mm 2개가 추가로 필요합니다.<출력 조건> 적층 두께 0.2mm, 나머지 출력 조건은 자유 색상 구분도 자유 FFF 방식의 3d 프린터 권장 <리퀘스트> 출력에 성공하신 분은 본 게시물에 자랑스럽고 간단하게 사진과 함께 댓글을 달아주시기 바랍니다.
집에 한 채씩 들고 있는 파란 통 강력 접착제
무두 볼트나 렌치를 구할 수 없다면 주변에서 흔히 볼 수 있는 파란색 강력 접착제를 사용할 수도 있습니다
하얀 보스 쪽 구멍에 강력 접착제 한 방울을 넣다

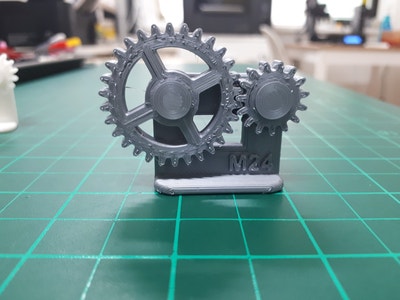

흰색 보스의 M3 구멍에 신중하게 한 방울씩 넣어 굳힐 때까지 잠시 기다려 주십시오.대신 분해할 때 어렵다는 거 아시죠? ^^플루서로 출력한 M24 스파 기어 모형내가 플루사(plusa) mk3s로 직접 출력한 M24 스파 기어 모형입니다.비슷한 종류의 부품별로 모아서 슬라이스 해서 색깔별로 나눠서 출력한 후 조립했어요.한 번에 출력한 M24 모형또 다른 출력 방법으로 이번 프로젝트에 참여하시는 분들에 따라 모든 부품을 한꺼번에 슬라이스해서 출력해봤습니다.한 번에 출력한 회색 M24 모형그레이 M24 모델의 경우 한 번에 출력하면 색상별로 나누어 하나씩 출력한 모델보다 출력 품질이 다소 떨어져 보입니다.한 번에 출력한 흰색 M24 모형조립한 흰색 M24 모형그래서 흰색으로 다시 도전해봤습니다. 회색 출력 품질이 저하된 경험을 살려 슬라이서 설정을 몇 가지 변경하여 다시 슬라이스하여 한 번에 출력했더니 회색 모델보다 많이 좋아진 상태입니다.그레이,화이트M24모델마지막으로 3d 프린팅 상생 프로젝트 시즌2의 첫 번째 M24 스파기어 모형 출력 프로젝트를 기념하기 위해 두 모형의 인증 사진을 남겨봅니다.[도서] ‘레고로 배우는 기계의 운동원리 152’에서 다루는 모형 중 M24 스파기어 모형을 3d 프린터로 직접 출력해 보세요.마지막으로 3d 프린팅 상생 프로젝트 시즌2의 첫 번째 M24 스파기어 모형 출력 프로젝트를 기념하기 위해 두 모형의 인증 사진을 남겨봅니다.[도서] ‘레고로 배우는 기계의 운동원리 152’에서 다루는 모형 중 M24 스파기어 모형을 3d 프린터로 직접 출력해 보세요.
